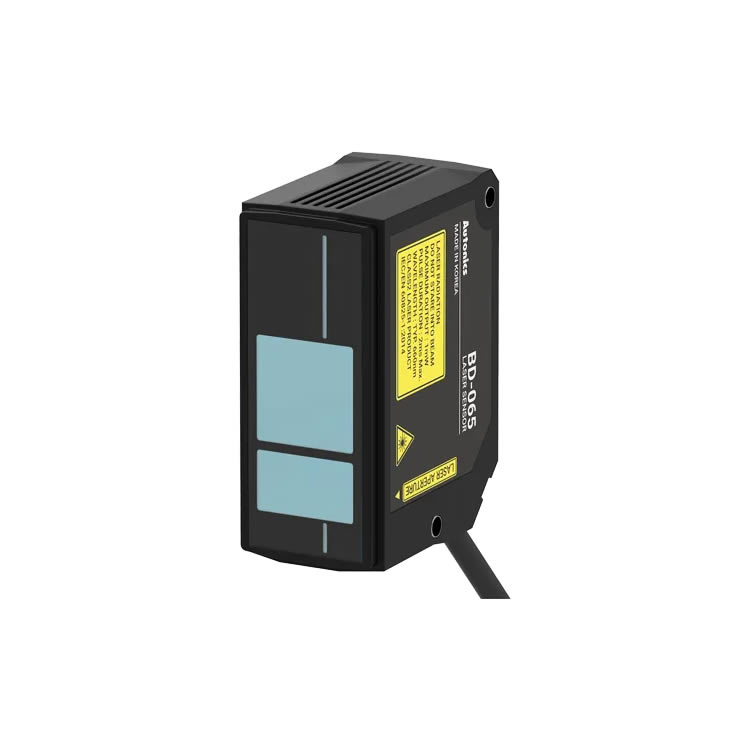

Laser Displacement Sensors (Sensor Head and Amplifier Unit)
The BD series laser displacement sensors can measure thickness, width, level difference, disparity, curve, evenness of target objects by detecting the amount of displacement. The sensors offer accurate and stable measurement with minimal influence from target color or material. The sensor head and amplifier unit are detachable for easier maintenance and up to 8 sensor amplifier units can be interconnected with mutual interference prevention function.
Spot diameter : Near: ≈ 200×200 ㎛
Reference: ≈ 220×220 ㎛
Far: ≈ 240×240 ㎛
Resolution : 4㎛
Reference distance : 98.3 mm
Max. measurement range : 86.3 to 110.3 mm
Linearity : ± 0.15% of F.S.
Main features
Reference distance :
- Diffuse reflective type: 30/65/100/300/600 mm
- Regular reflective type: 30/65/100 mm
Easy maintenance with detachable sensor head/amplifier unit
Maximum resolution: 1㎛ (vary by model)
Accurate measurement with minimal influence from target color or material (diffuse reflective type)
Stable measurement of reflective or transparent material (regular reflective type)
Interconnection of up to 8 sensor amplifier units
: Mutual interference prevention function and auto channel sorting
Various calculation functions supported (addition, subtraction, average)
Various filter functions for stable measurement (movement average, differential, median)
Auto sensitivity adjustment (1-point, 2-point teaching)
Dedicated software provided (atDisplacement)
Brackets for different installation angles (regular reflective type)
DIN rail and wall mount support (bracket accessory required for wall mount)
Sensor head: IP67 protection structure
